咨詢電話：13689526478

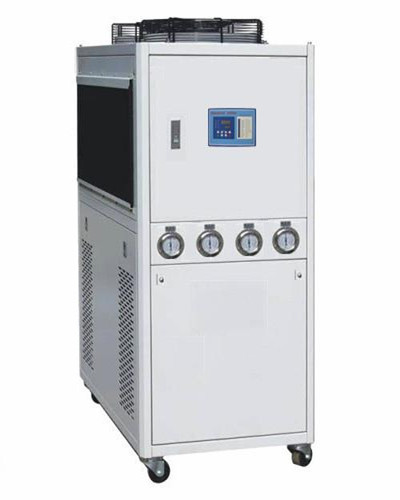

風冷式電鍍冷水機

產品型號：5P 10P 15P 20P 30P （更多型號詢價,請您來電咨詢我們）

應用行業：可應用于多種行業

機組類型：風冷式 / 水冷式 / 螺桿式 / 開放式

簡要介紹：

銷售經理：13689526478 郵箱：www@hansind.com 電話：0755-29861112 傳真：0755-29861126

產品概述規格參數

一、深圳瀚信德制冷生產，銷售，供應的風冷式電鍍冷水機是一種針對電鍍工藝中，通過冷卻形式來達到提高生產效率及提高工藝精度目的的一種制冷設備。
二、什么是風冷式電鍍冷水機：

1、用自身風扇電機給電鍍冷水機冷凝器冷卻，而達到對電鍍液循環冷卻降溫效果的機組就叫風冷式電鍍冷水機，安裝比水冷的簡單的多，制冷效果相對水冷式電鍍冷水機稍差一點點。
2、風冷式電鍍冷水機組別名：電鍍液冷卻專用冷水機組，冰水機，制冷機，冷卻機，循環凍水機，冷水箱，等等。
3、風冷式電鍍冷水機組機型有：3HP，8P，10匹，20匹，5HP，12HP，40HP，等等；

三、瀚信德品牌風冷式電鍍冷水機組配置：

四、電鍍專用風冷式冷水機組作用：

五、瀚信德品牌電鍍專用風冷式冷水機組特點：

六、電鍍專用風冷式冷水機組工作原理簡介：

1、制冷原理：由冷水機降溫后的電鍍液通過耐腐蝕循環水泵輸送到耐腐蝕熱交換器（中間隔開，一邊水，一邊槽液）。
同時，電鍍槽中的槽液通過耐酸堿水泵輸送到熱交換器，兩種液體在風冷式電鍍冷水機的翅片熱交換器內交換熱量。
較高的制冷劑溫度，通過風扇電機向空氣中傳遞的過程進行降溫，把熱量釋放到環境空氣中。
降溫后的槽液順著管路流回電鍍槽，同時與電鍍槽內的電鍍液熱交換后的電鍍液也順著管路流回耐腐蝕鈦管式，或不銹鋼板式蒸發器內進一步進行制冷吸熱，從而完成一個循環工作過程，如此重復上述循環過程，達到對電鍍液制冷的目的。
更詳細分析請點擊查看電鍍冷水機原理。

相關內容推薦

風冷冷水機（一）規格參數/SPECIFICACATIONS
參數	型號		HXD-1/2A	HXD-01A	HXD-02A	HXD-03A	HXD-04A	HXD-05A	HXD-06A	HXD-08A
制冷量	Kw 50Hz		1.53	2.94	5.67	8.39	10.9	13.95	16.9	21.8
	Kw 50Hz		1.53	2.94	5.67	8.39	10.9	13.95	16.9	21.8
	Kcal/h 50Hz		1316	2528	4872	7216	9374	11990	14530	18748
	Kcal/h 50Hz		1316	2528	4872	7216	9374	11990	14530	18748
總輸入功率	KW		0.68	1.31	2.6	3.6	4.5	5.5	6.6	8.6
最大運行電流	A		4.1	8	15.8	8.8	10.9	13.4	16	20.9
電源	Volt		1N-220V 50Hz					3N-380V 50Hz
制冷劑	名稱		R22
	充注量	Kg	0.6	0.8	1.8	2.7	3.5	4.3	5	3.5x2
	控制方法		毛細管
壓縮機	類型		全封閉回轉式					全封閉渦漩式或活塞式
壓縮機	功率	Kw	0.55	0.75	1.5	2.25	3	3.75	4.5	3x2
冷卻風量		m3/h	800	1000	2000	3000	4000	5000	6000	8000
	水量	m3/h	0.26	0.51	0.97	1.44	1.87	2.4	2.91	3.75
	水箱	m3	0.022	0.028	0.038	0.038	0.065	0.065	0.11	0.11
	進出水管徑		G1/2"	G1/2"	G3/4"	G3/4"	G3/4"	G1"	G1"	G1"-1/2"
水泵	功率	Kw	0.375	0.375	0.55	0.55	0.55	0.75	0.75	0.75
水泵	壓力	KPa	180	180	250	242	242	290	290	290
外形尺寸	長	mm	600	600	820	945	945	1035	1200	1470
	寬	mm	400	400	460	550	550	610	650	710
	高	mm	940	940	1170	1370	1370	1385	1480	1700
重量	Kg		45	60	120	130	160	170	250	270
備註：	1.冷量系依據冰水入口溫度12℃,出口溫度7℃;冷卻水進口溫度30℃，出口溫度35℃計算得出。
	2.目錄規格如有變更,恕不另行通知.

風冷冷水機（二）規格參數/SPECIFICACATIONS
參數	型號			HXD-10A		HXD-12A	HXD-15A	HXD-20A	HXD-25A	HXD-30A	HXD-40A		HXD-50A		HXD-60A
制冷量	Kw 50Hz			28.01		33.79	44.15	59.08	71.72	87.2	113.58		135.4		181.6

	Kcal/h 50Hz			24089		29059	37965	50805	61683	74992	97675		11652		156249

總輸入功率	KW			11		13.3	17	22.8	27.7	33.7	42.8		51.1		68.8
最大運行電流	A			26.7		32.3	41.3	55.4	63.1	76.8	97.5		116.5		143.1
電源	V
制冷劑	名稱			R22
	充注量	Kg		4.3x2	5x2		6.5x2	8.5x2	10.5x2	12.5x2	17x2	20.5x2	24.9x2
	控制方法			毛細管					外平衡式熱功力膨脹閥
壓縮機	類型			全封閉渦旋式或活塞式
	功率	Kw		3.75x2	4.5x2		5.5x2	7.5x2	9.4x2	11.3x2	15x2	18.8x2		22.5x2
冷卻風量		m3/h		10000	12000		15000	20000	25000	30000	40000	48000		66000
冷凍水	水量	m3/h		4.82	5.81		7.6	10.16	12.34	15	19.53	23.3		30.52
	水箱	m3		0.188	0.188		0.285	0.285	0.405	0.405	0.61	0.61		0.7
	進出水管徑			G1-1/2"	G1-1/2"		G2"	G2"	G2-1/2"	G2-1/2"	G3"	G3"		G3"
水泵	功率		Kw	1.5	1.5		1.5	2.2	2.2	4	4	4		4
	壓力		KPa	205	205		205	220	220	250	250	250		250
外形尺寸	長		mm	1475	1460		1800	1960	2080	2080	2300	2300		3556
	寬		mm	715	800		890	940	1000	1000	1220	2200		2200
	高		mm	1695	1780		1880	1960	2055	2055	2310	2210		2210
重量	Kg			350	370		520	590	790	880	1100	1280		1420
備註：	1.冷量系依據冰水入口溫度12℃,出口溫度7℃;冷卻水進口溫度30℃，出口溫度35℃計算得出。
